À mesure que les bandes de fréquences évoluent dans la plage de 7 à 24 GHz, la complexité du système ne dépend plus des appareils individuels.Au lieu de cela, la conception de l’antenne, le packaging avancé et la collaboration entre systèmes entre domaines sont devenus les variables clés définissant les limites de performances.

En examinant les rapports techniques sur la bande 6G FR3, un tournant clair se dessine : le secteur des communications passe de concurrence sur les bandes de fréquences à concurrence sur les capacités du système.

À l’ère de la 5G, les débats portaient sur la question de savoir si les fréquences inférieures à 6 GHz étaient suffisantes ou si les ondes millimétriques pouvaient évoluer.Pour la 6G, la conversation a fondamentalement changé.La bande FR3, qui s'étend de 7 à 24 GHz, est passée au devant de la scène non pas parce qu'elle est parfaite, mais parce qu'elle constitue le seul choix réaliste qui équilibre la bande passante, la couverture et le coût.Pourtant, cet équilibre concentre presque tous les défis du système dans une seule architecture.

La vision plus profonde devient plus claire : la véritable difficulté de FR3 n'a jamais été la fréquence elle-même, mais la reconstruction architecturale complète, de l'antenne au frontal RF jusqu'à la conception du système.À mesure que le nombre d'antennes augmente, que le spectre se fragmente et que les limites de puissance et thermiques se resserrent, l'approche traditionnelle des composants discrets et de l'assemblage modulaire atteint son point de rupture.

Il ne s’agit plus d’ajouter davantage d’AP ou d’échanger des filtres. L’ensemble du système sans fil doit être repensé de fond en comble. C’est le message central du rapport.

Message principal

La bande 6G FR3 (7 à 24 GHz) permet de déployer des communications sans fil et des équipements utilisateur de grande capacité grâce à une intégration hétérogène allant de l'antenne au frontal RF.

FR3 : la bande équilibrée pour les performances et le coût de la 6G

FR3 occupe le juste milieu entre les ondes sub‑6 GHz (FR1) et millimétriques (FR2), avec une valeur stratégique unique :

• Bande passante plus large que FR1, prenant en charge des débits de données plus élevés
• Meilleure propagation que FR2, réduisant les coûts de déploiement
• Permet un MIMO massif pour une capacité évolutive

FR3 est essentiel pour que la 6G offre à la fois une capacité élevée et une déployabilité réaliste.

Conflits fondamentaux : spectre fragmenté et complexité explosive du système

FR3 pose de sérieux défis au niveau du système :

• Bandes discontinues et fragmentation globale du spectre
• Coexistence de systèmes cellulaires, WiFi et satellite
• Modulation d'ordre élevé et MIMO massif exigeant une linéarité et une puissance extrêmes
• Contraintes extrêmes d’espace d’antenne dans les appareils mobiles

Un spectre plus riche signifie une complexité plus élevée, ce qui oblige à une reconstruction complète de l'architecture RF.

Chemin clé : évolution FEM de l'intégration discrète à l'intégration au niveau système

Le rapport identifie la restructuration FEM (Front-End Module) comme la solution de base pour FR3, avec deux directions architecturales :

1. Architecture de type FR1 (sans formation de faisceau)
– Structure simple, intégration facile
– Faible gain, perte d'insertion élevée

2. Architecture de type FR2 (avec formation de faisceaux)
– Gain du système plus élevé (≈+3dB)
– Plus d’efficacité et une consommation d’énergie réduite
– Surface plus grande et complexité de conception plus élevée

FR3 évolue de la pensée basse fréquence vers la conception de systèmes à ondes millimétriques.

Le véritable goulot d’étranglement : la co-optimisation des antennes, des emballages et des systèmes

Le rapport met l’accent sur un jugement critique : Le succès de FR3 dépend de intégration d'antennes et de systèmes, et non les performances de chaque appareil.

L’intégration de l’antenne comme principal goulot d’étranglement
Cadre métallique, couverture arrière, solutions sous-écran
Le partage d'antenne sur FR1/FR2/FR3 devient essentiel
Technologies émergentes AiD (Antenna-in-Display)

Perte de connexion et d'insertion
Perte de trajet de l'antenne au FEM : 0,5 à 3 dB
Impacte directement la conception de l'AP et le budget d'alimentation du système

Pression de gestion thermique
La température de jonction PA approche les 100°C
La dissipation thermique devient une contrainte au niveau du système

Les systèmes RF ont évolué de la conception pure de circuits à l'ingénierie multidisciplinaire impliquant la structure, les matériaux et la dynamique thermique.

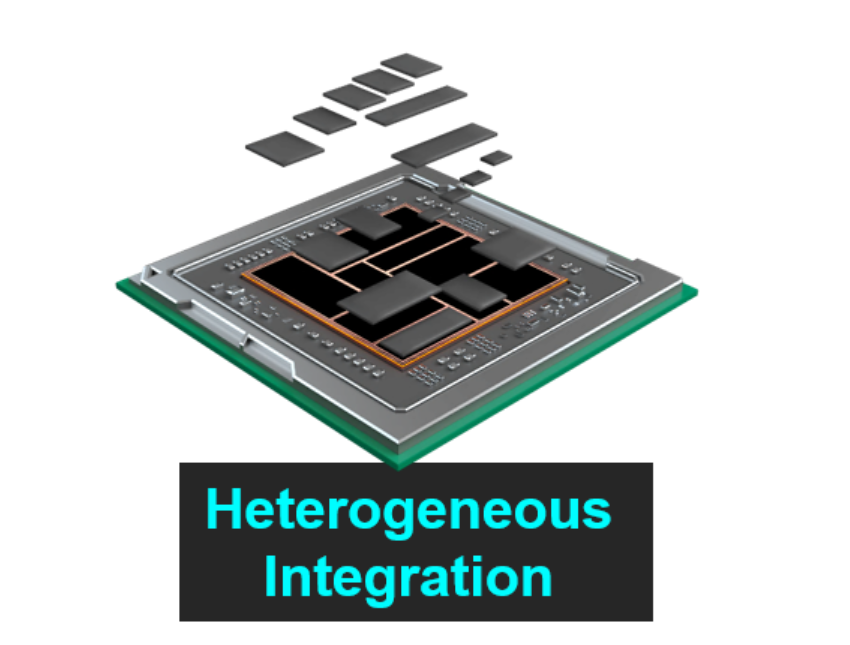

Solution finale : intégration hétérogène

Pour résoudre ces défis, le rapport considère l’intégration hétérogène comme la seule voie viable.

Il couvre l’ensemble du système :

• Appareils actifs : PA, LNA, formateur de faisceaux
• Appareils passifs : filtres acoustiques, IPD
• Plateformes matérielles : GaAs, GaN, CMOS, SiGe

Principales tendances du secteur :

• GaN-on-Si : équilibrer puissance et coût
• FEM monopuce : intégration supérieure
• IPD : intégration passive à haut Q

FR3 n’est pas simplement un problème de bande de fréquences. Il s’agit d’une révolution à grande échelle dans l’intégration au niveau du système.
