Double interface SPI pour les interfaces graphiques intégrées

Avec une double capacité SPI et une profondeur de couleur de 16 bits, l'écran peut s'adapter aux différentes demandes de débit de données sans altérer l'architecture matérielle sous-jacente.

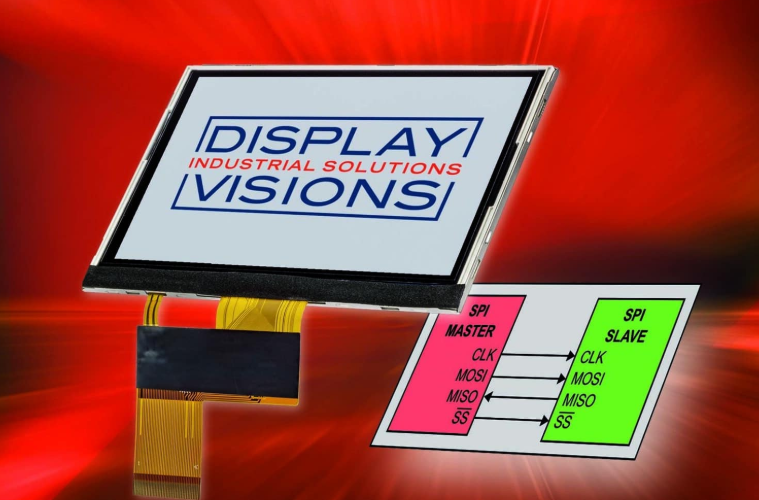

DISPLAY VISIONS a présenté l'EA TFT043 42SINN, un écran couleur de 4,3 pouces avec une interface SPI développée pour les systèmes embarqués basés sur un microcontrôleur.Répondre à la demande croissante de modules d'affichage compacts et économiques qui peuvent être intégrés directement dans des systèmes basés sur un microcontrôleur.Dans de nombreuses applications embarquées, les développeurs cherchent à équilibrer les performances, la simplicité du câblage et l'efficacité de l'espace, en particulier dans les appareils portables, les panneaux de commande et les équipements industriels où l'espace sur la carte et la disponibilité des broches sont limités.


L'interface périphérique série, ou SPI, est fréquemment choisie dans de telles conceptions en raison de ses débits de données élevés, de sa communication full duplex, de sa faible latence et de ses exigences de câblage réduites.En minimisant le nombre de lignes de signaux par rapport aux interfaces parallèles, SPI peut simplifier la disposition des PCB et réduire la complexité globale du système.Le bus SPI intégré dans l'EA TFT043 42SINN peut être configuré comme une interface SPI à 3 fils, 4 fils ou double.Le mode double SPI permet un taux de transfert doublé, permettant aux concepteurs d'adapter les performances de communication en fonction des besoins de l'application sans modifier le module d'affichage principal.

L'écran offre une résolution de 480 x 272 pixels et prend en charge jusqu'à 65 535 couleurs avec une profondeur de couleur de 16 bits.Cette spécification permet la présentation d'interfaces utilisateur graphiques détaillées, d'icônes et d'informations d'état dans les systèmes embarqués.La technologie IPS est intégrée pour maintenir un contraste stable et une représentation des couleurs sur des angles de vision plus larges.De plus, un rétroéclairage évalué à 1 100 cd par mètre carré assure la lisibilité dans des conditions de lumière ambiante vive, ce qui peut être pertinent pour les environnements extérieurs ou intérieurs fortement éclairés.

D'un point de vue électrique, l'écran fonctionne avec une alimentation logique de 3,3 V, tandis que le rétroéclairage nécessite environ 12 V à 60 mA.La plage de températures de fonctionnement spécifiée de moins 20 degrés Celsius à plus 70 degrés Celsius permet une utilisation dans des conditions industrielles et semi-industrielles où les variations de température doivent être prises en compte lors de la conception du système.
